電纜定位儀（精確定點設備）

T16+電纜故障定位儀

（1）專利技術的噪聲濾波技術有效消除各種外界干擾

（2）聲磁同步精確定位，定位更準確，誤差僅0.1米

（3）基本方法：聲磁同步法

（4）技術參數：

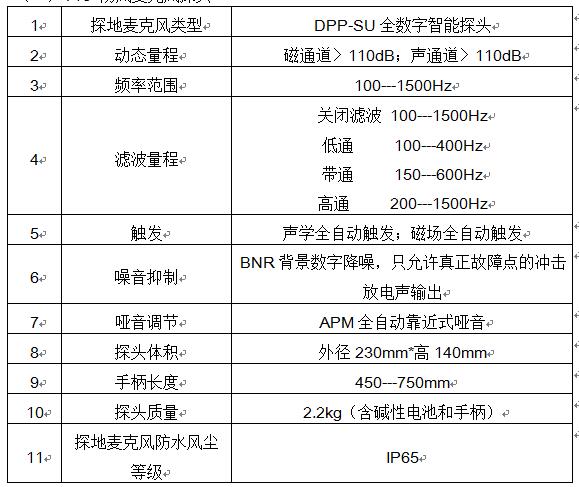

（一）T16+防風麥克風探頭

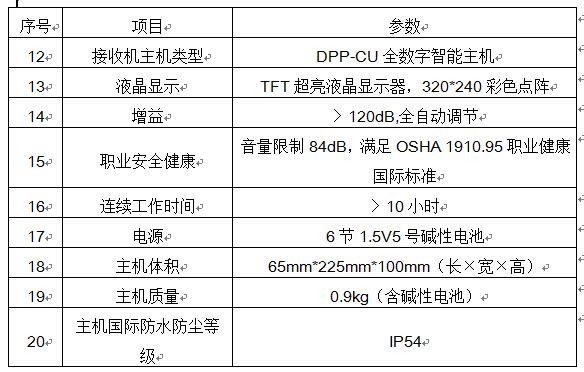

（二）T16+接收機主機技術參數

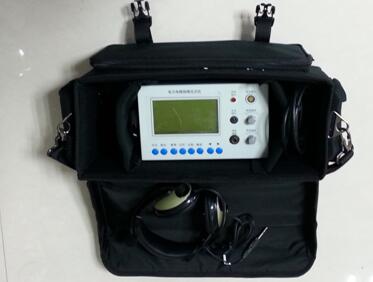

JX-D400型電纜故障定位儀

性能指標

功能完善，可對各種電纜故障進行定點和確定電纜路徑。

測量精度高，高阻故障定點和路徑探測的誤差均不超過0.2米，低阻故障定點誤差不超過2m。

儀器有聲磁同步與音頻感應兩種工作方式，分別使用兩種不同的探頭，更換探頭后，儀器自動切換工作方式。

同步接收電纜故障點放電產生的聲音和磁場信號，抗干擾能力強。

利用光標能確定聲音和磁場信號之間的延時，進而確定故障點的遠近。

探測方法以波形識別為主，耳機監聽為輔，消除聽覺誤差，操作不易疲勞。

針對不同的故障類型和定點環境，儀器為故障定點時的耳機監聽提供了觸發和非觸發兩種方式，使操作人員更加快速有效地判定故障位置，達到精確定點。

信號波形在大屏幕液晶顯示器上顯示，波形直觀，容易識別。

采用高性能可充電鋰離子電池供電，電池充電智能化自動管理，電池充滿后可連續工作八小時以上，并具有自動關機功能。

既可以使用可充電鋰離子電池供電，也可以使用更換方便的干電池供電。

操作簡單方便、外形美觀、便于攜帶。

高阻故障定點精度  ：≤0.2m

路徑探測精度      ：≤0.2m

低阻故障定點精度  ：≤ 2 m

功      耗        ：1.5W

充電器輸入電壓    ：AC：220V±10%

充電器輸出電壓    ：DC：9.1V

體      積(主機)  ：200mm×90mm×165mm

質      量(主機)  ：1Kg

使用溫度          ：-20～65℃

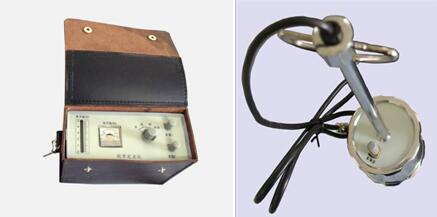

JX-D200型電纜故障定位儀

測試方式：聲磁同步定點儀

性能指標：

1、測試靈敏度      < 10uv

2、信號增益        > 100db

3、輸入阻抗        > 1.2k

4、工作環境溫度  -20℃～40℃

5、耳機 2×2200

6、最大不失真輸出 >3V（有效值）

JX-D100型電纜故障定位儀

測試方式：?jiǎn)瓮ǖ缆暅y(cè)法

性能指標：

1、測試靈敏度      < 10uv

2、信號增益        > 100db

3、輸入阻抗        > 1.2k

4、工作環境溫度  -20℃～40℃

5、耳機 2×2200

6、最大不失真輸出 >3V（有效值）
