產品使用說明書

YJDT-3交聯電纜外護套故障探測儀

警示：在讀完本說明書以前，不要操作本設備

在本設備的操作過程中會有高壓從輸出電纜中輸出。不遵守安全規定和警示會導致嚴重的人身傷害和設備損壞。

? 在接上電源之前，先將設備接地

? 在拆開設備地線之前，先斷開電源

目 錄

一、 概述

二、 技術指標和運行條件

三、 原理與結構

四、 操作說明

五、 注意事項

六、 維護

七、 質量保證

八、 注釋

[nextpage]

一、概述

1. 使用范圍

本設備是用于測尋交聯電纜外護套故障點的專用儀器。該設備同時還可作為10kV直流耐壓設備使用。

2. 特點

? 本設備由高壓直流發生器和定點儀兩部分組成。設計合理，操作簡便。

? 設備的輸出線為高壓電纜，安全可靠。

? 高壓直流電源箱的輸出能量被控制在合理的范圍內，不會因測尋交聯電纜外護套故障點而損傷被測電纜的主絕緣。

二、技術指標和運行條件

A. 技術指標

? 高壓直流發生器

1) 輸出電壓(DC)：0~10kV

2) 輸出電流：    200mA （連續）

                 300mA （震蕩情況下）

3) 震蕩周期：    2—6sec（連續可調）

4) 綜合誤差：    < ±4.0%

5) 電源：        220V / 50Hz

6) 工作電流：    < 3A

7) 重量：        25kg

8) 體積：        440mm×340mm×310mm

? 定點儀（兩套）

1) 電源：        3V（5號電池2節）

2) 重量：        300g

3) 體積：        95mm×140mm×40mm

4) 附件：        探針2支，連接線2條。

B. 運行條件

? 環境溫度：        －20℃ ~ ＋45℃

? 相對濕度：        < 80% RH

? 警示：            本設備不能在雨和雪中運行

[nextpage]

三、原理與結構

? 原理

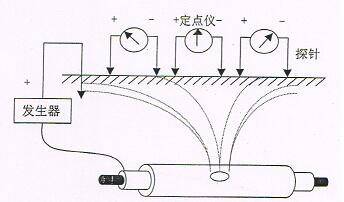

本設備采用的是“跨步電壓法”，其工作原理如圖1。

圖1

該設備由兩部分組成：高壓直流發生器和定點儀。由高壓直流發生器向故障電纜注入一斷續直流，這一電流經電纜護套故障點流入大地，并在故障點周圍產生跨步電壓。當用定點儀的兩根探針沿電纜的路徑測量各點地電位并逐漸跨過故障點時，定點儀的指針會發生圖1所示的變化，據此就可以準確定位出故障點的位置。

? 結構

1. 該儀器設有連續直流輸出和斷續直流輸出兩種情況，既可用于測尋電纜護套故障點，又可用作10kV直流耐壓試驗，并通過“震蕩”按鈕來實現轉換。按下“震蕩”按鈕即為用于測尋電纜護套故障點的斷續直流輸出裝置，釋放“震蕩”按鈕則可作為10kV直流耐壓設備使用。

2. 設備內設有時控電路，并通過“震蕩時間”旋鈕來調節震蕩周期長短。

3. 安裝在設備上的電壓表和電流表用于顯示設備的輸出狀態。

4. “調壓”按鈕用于調節輸出電壓的幅值。

5. 回零指示燈對設備的調壓器是否在“零置”給以指示。

6. “分”、“合”按鈕用于斷開或合上電源。

7. 輸出線為高壓屏蔽線，安全可靠。

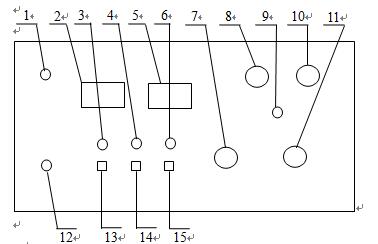

8. 高壓直流發生器面板說明（見圖2）

圖 2

注解：

1. 高壓輸出電纜 2. 毫安表

3. 合閘指示燈 4. 震蕩直流輸出指示燈

5. 電壓表 6. 分閘指示燈

7. 震蕩周期調節旋鈕 8. 電源保險

9. 調壓器零位指示燈  10. 電源插座

11. 輸出電壓幅值調節鈕  12. 接地端子

13. 合閘按鈕  14. 震蕩按鈕

15. 分閘按鈕

9. 定點儀面板說明（見圖3）

圖 3

注解：

1. 檢流計 2. 平衡旋鈕

3. 靈敏度調節鈕 4. 電源開關

5. 電源指示燈 6. 輸入端子

7. 輸入端子

四、操作說明

1. 將設備平穩放好。

2. 將接地端子(12)可靠接地。

3. 將電纜兩端的金屬屏蔽層與地斷開。

4. 將高壓輸出接線夾(1)牢固地夾在電纜的金屬屏蔽層上。

5. 插上電源插頭后，分閘指示燈(6)亮。

6. 調節輸出電壓幅值調節鈕(11)，將調壓器調到零位，此時調壓器零位指示燈(9)亮。

7. 按下合閘按鈕(13)，合閘指示燈(3)亮，分閘指示燈(6)熄滅。

8. 順時針旋轉輸出電壓幅值調節鈕(11)，同時監視毫安表(2)的數值。輸出電流的幅值控制在50~200mA之間（最大不得超過300mA）。

9. 按下震蕩按鈕(14)，震蕩直流輸出指示燈(4)亮，高壓輸出電流呈斷續狀態。

10. 將探針用連接線與定點儀的輸入端相連。在電纜護套故障點“初測”確定的范圍內，沿電纜敷設走向在地上插入探針。

11. 打開定點儀的電源開關(4)。調節“平衡”旋鈕(2)，使檢流計(1)的指針在無信號時處于“0”的位置上。調節“靈敏計”旋鈕(3)，使檢流計(1)的指針能隨直流發生器輸出的震蕩頻率擺動。

12. 在對外護套故障點的定點過程中，如電纜周圍存在直流干擾的變化周期與設備的震蕩周期接近時，調節高壓直流發生器的震蕩周期調節旋鈕(7)，改變震蕩周期的長短。

13. 在測尋故障點的過程中，如在定點儀的“靈敏度”已經調到最大，但檢流計(1)的指針隨直流發生器輸出震蕩頻率的擺動仍然超過小時，可順時針旋轉輸出高壓幅值調節鈕(11)，增大輸出電流的幅值，但不得超過300mA。

14. 按圖1所示辦法，先尋測出定點儀極性發生變化的范圍，最后定出檢流計(1)不隨直流發生器輸出震蕩頻率擺動的位置。該處即為故障點。

15. 在測尋故障點的工作完成后，將輸出電壓幅值調節鈕(11)調到零位，按動分閘按鈕(15)斷開電源，再從插座上拔下設備的插頭。

16. 專用放電棒為所測的故障電纜放電。

17. 先將高壓輸出電纜接線夾(1)從電纜上取下，最后將接地線拆除。

五、注意事項

1. 在故障測尋期間，所有人員所處的位置與被測電纜終端（兩端）的距離都必須大于安全距離。

2. 在完成故障測尋工作后，設備必須與電源斷開，并且必須對被測電纜終端進行放電。

六、維護

1. 在設備的運輸和使用中，遠離高溫、高濕和腐蝕性氣體。劇烈的震動有可能會損壞設備。

2. 在設備運行過程中，發現異常立即停止運行。

3. 長期存放后再次使用時，應對外觀是否有損傷和污物進行檢查。

七、質量保證

締約方之間的合同中所包含的質量保證是本公司承擔的唯一質量擔保。

版權所有，未經本公司許可，本說明中的任何部分均不得翻印。

本公司保留修改本說明的權利，無須事先聲明。
