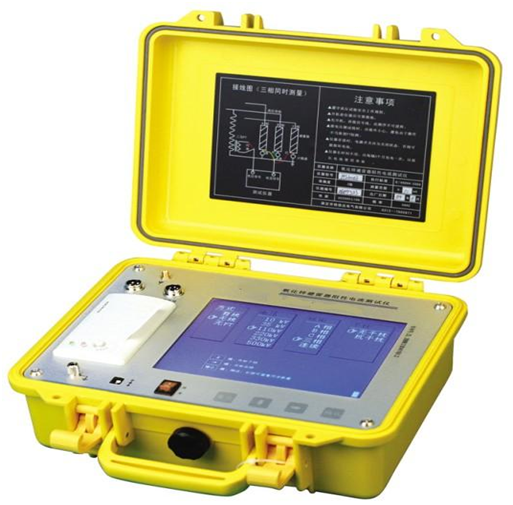

JX-M200型氧化鋅避雷器測試儀（無線型）

JX-M200氧化鋅避雷器阻性電流測試儀，是為電力系統金屬氧化物避雷器帶電檢測而設計的專用儀器。它可以對設備在運行狀態下進行阻性泄漏電流測量，以便及時發現設備內部絕緣受潮及閥片老化等危險缺陷。該儀器通過對被測設備的電壓、電流信號的精確采樣，運用傅立葉變換技術、諧波分析和數字濾波等抗干擾方法，使測量結果準確可靠。

性能特點

1. 全自動儀器，一次接線可同時測量三相數據；

2. 具有諧波分析功能，能準確地分析出基波及3、5、7次諧波的含量。

3. 強力抗干擾功能，確保數據準確可靠。

4. 大屏幕TFT真彩液晶顯示器，可同時顯示三相數據和波形。并可根據光線人為變換背景顏色。

5. 交直兩用，內置大容量鋰離子電池，一次充電可連續工作6小時左右。

6. 有PT、無PT兩種測量方式。

7. 人性化菜單設計，人機界面友好，操作簡便。

8. 體積小，重量輕，攜帶方便，適合野外作業。

技術指標

1. 測量范圍：    0～10 mA

2. 測量精度：    2%（基波）

                10%（諧波）

3. 分 辨 率：    0.001 mA

4. 電壓信號輸入：57.74 V

5. 環境溫度：     -10℃～40℃

6. 環境濕度：     < 90%RH

7. 外形尺寸：     380mm×260mm×140mm

8. 重    量：     5 kg

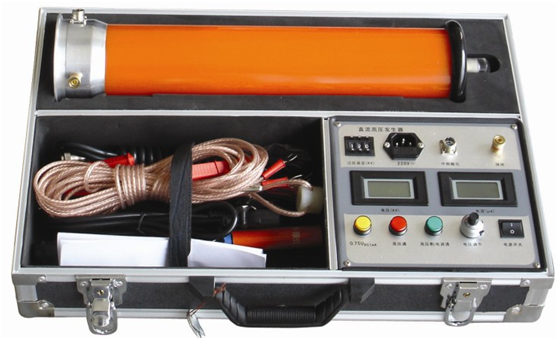

JX-ZG系列直流高壓發生器

JX-ZG系列直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。

主要技術參數特點

機箱采用國際通用型機箱，立臥兩用。

采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。

采用電壓大反饋，輸出電壓穩定度高，紋波系數≤1%。

全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差±1%（讀數±0.2kV），電流誤差±（1%±1個字）。

升壓電位器零起升壓，并附有電壓刻度指示。

0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（1%讀數±0.2kV）。

過壓保護采用拔碼設定，一目了然，誤差±1%。

倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。

折疊式撐腳，直徑面積大，穩定性能好。

JX-ZG系列產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企業標準。
